(2) 控制脉冲高电平到来时，由于电容电压不能突变，电容需继续保持零，这样，晶体管基极B电压突变到高电平，使晶体管迅速导通;电容被充电到脉冲电平电压;进入到稳态，电容电压为脉冲电平电压。

　　(3) 此后，当控制脉冲低电平到来时，由于电容电压不能突变，需继续保持脉冲电平电压，因此，基极电压从零(实际为be压降)跳变到负的脉冲电平电压，时得晶体管迅速从饱和状态转到截至状态;此后，电容通过R放电，达到稳态时k8凯发天生赢家一触即发，两端电压为零。

　　如图1.1为阻容负载驱动电路的加速应用， R2和C2分别是负载端的等效电阻和等效电容，驱动电路中串入的电阻R1一般起到限制电流或稳定电路等作用，并联在R1电阻两端的C1 是加速电容。

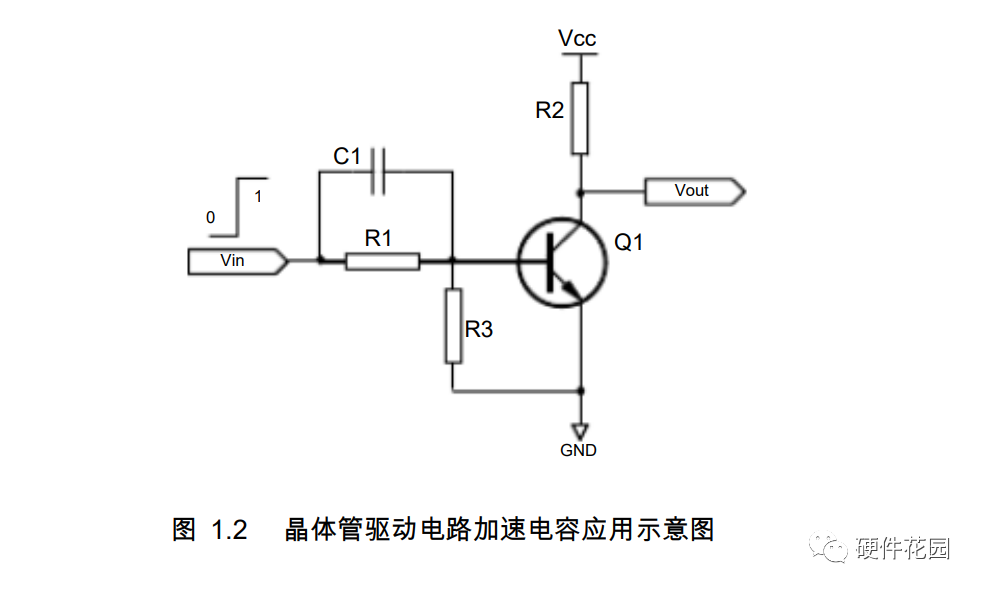

　　如图1.2所示为晶体管驱动电路的加速应用，这里以三极管为例，其中R1为基极限流作用，R2为三极管集电极的上拉电阻，R3将输入端口下拉到地保证在没有输入的情况下能够稳定输出高电平，k8凯发同时在三极管截止时给基区过量的电荷提供泄放回路缩短三极管的退饱和时间，C1为加速电容。
